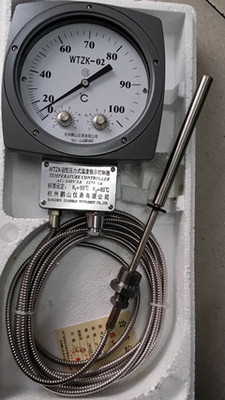

WTZK-02温度控制器

WTZK-02型温度控制器适用于测量变压器油或其他的液体、气体和蒸汽的温度，并能在被测温度达到和超过设定值时发出接点信号。本仪表主要用于500KVA以上的变压器油温的测量和控制。控制器主要结构是有温包（感温探头）、毛细管和弹性元件组成。这三个部件构成的密封系统内充灌了感温介质。当被测温度发生变化时，温包内的液体压力随着发生变化，通过毛细管的传递使表头的弹性元件产生一个相对应的位移量，这个位移经过机械放大后便可指示出被测温度，并带动微动开关动作输出信号。

主要技术数据

1．测量范围：0～100℃

2．

指示精确度：1.5级

3． 开关特性：

(1) 开关设定精度：±3℃

(2) 开关差：6±2℃

(3)

开关额定负荷：AC220V、1.5A

4． 温包尺寸：φ14×150

5． 温包安装尺寸：外螺纹M27×2

6． 表头安装尺寸：3孔φ6

144×210

7． 开关在仪表出厂时标准设定值：第一上限55℃

第二上限
