油浸式变压器温度控制器BWY(WTYK)802ATH
BWY(WTYK)802ATH油浸式变压器温控器 4006-403-002
深圳诺佰电器BWY(WTYK)802ATH油浸式变压器温控器 详细介绍
产品品牌：诺佰
公司出厂：深圳市诺佰电器有限公司 售后保障：质保两年，免费保修

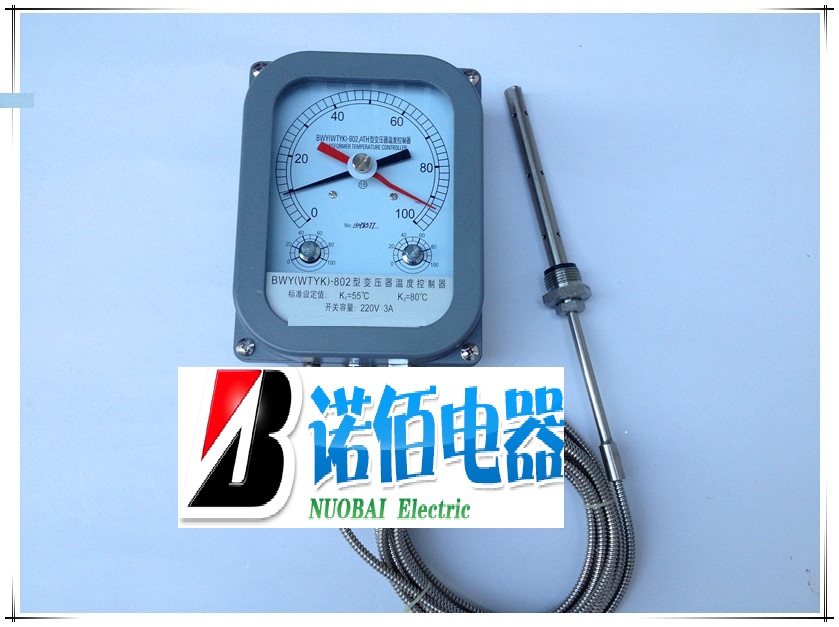

BWY(WTYK)802ATH（诺佰电器）变压器温度显示控制器
BWY(WTYK)802ATH环境温度应75oC≥-40oC。
采用高性能温度传感器、高分辩率的模数转换芯片，结合先进的数据存储技术设计而成，是保证变压器安全运行的控制装置（深圳诺佰） 订货时必找生产厂家
概述：
BWY-802系列变压器用压力式温度控制器，主要是为了测量和控制大、中型油浸式变压器而设计的产品。本系列温控器是根据JB/T6302-92《变压器用压力式温度控制器》标准，在BWY-802、803型温度控制器的基础上研制开发的新一代产品。可分别用于变压器冷却系统的启动、关闭和信号报警及超温跳闸等。为了能使中心机房获得实时温度信号，BWY-804系列温度控制器可配套数显温度仪,同步显示变压器油温,并可以与计算机联网。
工作原理：
BWY-804系列 温控器应用“热胀冷缩”原理,在密闭系统内充满了感温介质。当感温头放入被测物质中，而物质的温度发生变化时，由于填充介质的热胀冷缩，感温头内部的填充介质发生了体积变化，这体积变化通过毛细管传递至表头内部的弹性元件，使之发生了相应位移，该位移量经放大机构放大后，便可直接指示被测物质的温度。同时，位移量也传递给了转动开关的凸轮，使其触发开关闭合，输出信号。从而达到控制变压器油温、报警、跳闸等功能。
使用范围：
BWY-803系列温控器针对无人值班得智能化控制要求，能输出以下控制信号：
（1）pt100铂电阻；
（2）直流4-20mA电流；
（3）RS 232、 RS 485通信接口；
（4）表头内带有4组开关，开关可全量程设定。
序号 | 型号和名称 | 主要用途 | 适用场合 |
1 | BWY（WTYK）—803、
802温控器 | 测量变压器顶层油温并当温度达到设定值时启动、关闭冷却系统和发出报警信号 | 1000kVA 以上变压器 |
2 | BWY（WTYK）—803、
802（TH）温控器 | 同1 并适用于湿热带场合 | 1000kVA 以上变压器 |
3 | BWY（WTYK）—803、
802（TH）温控器 | 同2；并采用复合温度传感器技术，
能同时输出Pt100热电阻信号 | 8000kVA 以上变压器 |
4 | XMT型数显温控仪能输入 Pt100.4-20mA.0-5v信号 | 与BWY（WTYK）—803ATH、802ATH配套，
实现油温遥测遥控。
还能输出和计算机联网的标准信号 | 8000kVA 以上变压器 |
5 | BWY（WTYK）—803ATH/802ATH/XMT温控器 | 1） 电阻温度计 2） 转换开关 3） XMT等二次远传仪表 | 8000kVA以上变压器或无人值班变电站 |
二、主要技术参数：
（一）BWY（WTYK）—803、802型
1、正常工作条件：环境温－20℃~+55℃ 相对湿度：5%-95%
2、测量范围： （0—100）℃ （0—120）℃ 3、指示精确度： 1．5级
4、测温部件： 温包外型尺寸（Φ14×150）mm，材料为不锈钢，安装螺纹M27×2
5、开关性能： 设定范围：全量程 设定精确度：±3℃ 开关差：（6±2）℃
额定功率：AC 250V . 3A 。 DC 250V . 50w
标准设定点：803 K1=55℃ K2=65℃ K3=80℃ 802 K1=55℃ K2=80℃
6、户外性能：温控器的防水、防水性能达到GB4208—93中IP55的规定。
（二）BWY（WTYK）—803TH、802TH型
户外性能：符合GB/T2433．3—93《电工电子产品基本环境试验规格试验Ca:
恒定湿热试验方法》外露零件的防霉性能。
（三）BWY—803ATH、802ATH 带Pt 100铂电阻信号输出，适用于湿热带。
