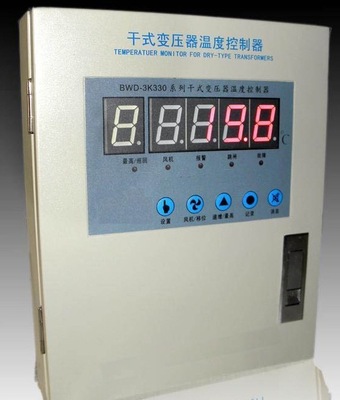

HY-BWD330/B/C/D/E壁挂型系列干式变压器电脑温控箱

一、概述

HY-BWDK330壁挂型系列电脑温控箱是我公司为干式电力变压器可靠运行而设计的最新一代多功能智能温度控制器。它采用先进的RISC单片计算机和高分辨率A/D转换器，并结合I2C总线调整与存储技术，利用预埋在干式变压器三相绕组中三只线性精度高的Pt100铂热电阻来检测及显示变压器绕组的温升，具有超温报警及超高温跳闸控制功能，能够自动启动冷却风机对变压器绕组进行强迫风冷，延长变压器的使用寿命，保证变压器安全运行。

依据JB/T7631-94《变压器用电阻温度计》标准设计生产。主要设计特点有：

★采用新型软硬件抗干扰设计，对电快速瞬变、共模与串模、空间磁场及空间射频干扰均有极强的抑制能力，并满足国际标准（IEC61000）对电磁兼容性各项指标。具有定时检测与校正功能，可随时排除随机干扰，并采用精密低温系数元器件，可有效抑制零点漂移和温度漂移。

★选用功能强大的WATCHDOG和上掉电检测模块的RISC单片机，可避免温控器进入死循环，使得温控器在各种条件下均能正常工作而不需另设复位键。

★综合应用单片机技术，能有效地判断传感器开路等故障信号，保证了变压器在停、送电情况下，温控器不会误发出超温报警或超温跳闸等信号。

★采用了I2C总线调整与存储技术，实现断电数据保存。温控器内不用电位器调校温度精度而采用先进的I2C总线调整技术，彻底解决了因使用电位器而可能产生的漂移及接触不良等缺点，使温控器长期可靠运行。

★为用户设计出“模拟输出状态检测”功能，人性化的设计大大地方便了用户在使用前对温控器的检测与调试。

★风机激励（定时启停）功能，定时对风机进行检测保护。

★三路独立的4～20mA模拟工业标准电流输出功能，满足用户在远端对变压器温升的监测。

★异步通讯功能，Windows版的监控软件为用户提供了极为友好的人机对话界面，用户可通过微机在远端对变压器的温度及温控器的工作状态进行监测，还可以修改各控制参数。

★采用智能化数字显示器，使温控器的工作状态及测量值的显示更醒目、直观。

二、技术指标

1、使用条件：环境温度 -10℃～﹢55℃

相对湿度 ＜95%

工作电压160VAC～240VAC

电源频率（50Hz～60Hz）±2Hz

2、测量范围： 0～200℃

3、分辨率：   0.1℃

4、测量精度： ±1%FS（温控箱0.5级‚传感器0.5级）

5、控制精度： 不附加误差

6、功耗：     ＜8W

7、传感器型号：Pt100

8、温控箱重量：约2.8kg

9、外形尺寸：320mm×260mm×65mm（高×宽×深）

10、触点容量： 冷却风机触点 30A/250VAC  一组

超温报警触点10A/250VAC/28VDC一组

超温跳闸触点10A/250VAC/28VDC一组

故障输出触点10A/250VAC/28VDC一组

风机远传触电10A/250VAC/28VDC一组

失电输出触点10A/250VAC/28VDC一组

11、电脑通讯功能：RS-485通讯，配接RS-485/232转换器，可运行在WINDOWS98、2000及相兼容的操作系统下，最多可接32台温控箱，通讯距离可达1200米，为用户提供极为友好的人机对话界面。

12、模拟电流输出：独立的4～20mA模拟工业标准电流输出功能（线性对应0.0℃～200.0℃），满足用户在远端对变压器温升的监测。

13、设计生产标准：JB/T7631-94《变压器用电阻温度计》

14、质量认证体系：ISO9001-2000版国际质量体系。

15、中华人民共和国制造计量器具许可证：粤制00000352号

16、通过试验的标准：IEC61000-4：1995国际标准

GB/T17626-1998《电磁兼容试验和测量技术》

17、通过的抗干扰试验项目：

17.1共模和串模干扰：对共模250VAC/50 Hz或串模250VAC/50 Hz 干扰电压，显示和控制附加误差限的绝对值均满足标准要求。

17.2电快速瞬变：温控箱的电源线和输入/输出端能承受频率为5KHZ，电压分别为1KV和0.5KV的电快速瞬变试验，显示和控制附加误差限的绝对值均满足标准要求。

17.3静电干扰：温控箱能承受4KV的静电放电试验，显示和控制附加误差限的绝对值均满足标准要求。

17.4空间射频干扰：温控箱能承受频率为80MHz~1000 MHz，磁场强度为3V/m的辐射电磁试验，显示和控制附加误差限的绝对值均满足标准要求。

17.5外界磁场干扰：温控箱放置在50Hz、400A/m的交流磁场中，并处于最不利的位置和方向上，显示和控制附加误差限的绝对值均满足标准要求

三、功能及型号分类 （表一）
